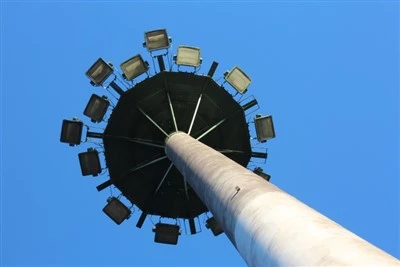

Pal de llum de pal alt personalitzat de 30 m: sistemes d'il·luminació de pal alt-resistent per a projectes globals

Si busqueu una qualificació del projecte-fiablefabricant de llum de pal alt, els nostres 30 metrespal de pal altestà dissenyat per complir els estrictes estàndards de licitacions internacionals, terminals portuàries, davantals d'aeroports i estadis esportius. En lloc d'oferir només un pal d'acer bàsic, oferim un exterior totalment integratsistema d'il·luminació de pal alt-complet amb seccions d'acer afilades, mecanismes automatitzats de pujada i baixada, armaris de control elèctric segurs, safates de llum personalitzades i projectors LED d'alta-eficiència.

Des de la comprovació de plaques d'acer en brut fins a la càrrega final del contenidor, la nostra fabricació està totalment optimitzada per a l'exportació per oferir la màxima resistència al vent i una fiabilitat de manteniment zero-.

1. Especificacions tècniques i normes

2. Fabricació professional: des de xapa d'acer fins a pal galvanitzat

La nostra fàbrica utilitza maquinària d'alta-precisió per convertir la placa d'acer certificada en resistent-al ventpals de llum de pal alt:

Anivellació i tall de plaques:La placa d'acer en brut és anivellada per màquines automàtiques per garantir una plana absoluta abans que el tall per làser CNC doni forma al disseny cònic.

Doblat-de premsa de gran resistència:Els frens massius de premsa CNC formen l'acer en formes poligonals de 12 o 16 cares, que proporciona una resistència a la torsió molt més alta que els pals rodons.

-Soldadura i inspecció automàtica:Utilitzem soldadura per arc submergit (SAW) per a les costures longitudinals principals. Cada unió soldada està esmolada llisa i passa proves no-destructives (NDT) per garantir que no hi hagi esquerdes ni bombolles d'aire internes.

Galvanització per immersió-calent:Tota l'estructura d'acer està decapada i submergida en un bany de zinc fos de 450 graus, formant una gruixuda capa d'aliatge metal·lúrgic que evita l'oxidació durant 25 a 50 anys.

3. Sistema automatitzat de pujada i baixada

Per a la il·luminació del pal alt per sobre dels 20 metres, un sistema d'elevació motoritzat és crucial per a la seguretat i el manteniment fàcil. El nostre sistema permet als equips de manteniment fer el servei de les llums directament a nivell del terra:

Cabrestant motoritzat intern:Un cabrestant elèctric-resistent amb un motor d'engranatge-interior controla els cables d'acer inoxidable.

Panys automàtics de tancament:Quan la safata del llum arriba a la part superior del pal, els ganxos de tancament mecànics s'enganxen automàticament per eliminar la tensió dels cables, garantint la seguretat-a llarg termini.

Gabinet de control impermeable:Inclou panells de botons-localitzats, interruptors de límit de seguretat i mànecs d'emergència manuals en cas de fallada de corrent.

4. Embalatge, nidificació de contenidors i estalvi de mercaderies

L'enviament de pals d'acer pesats pot ser car. Dissenyem el nostreil·luminació de pal altseccions per minimitzar el cost total d'aterratge:

-Estalvi d'espai nidificació:Gràcies a l'enginyeria cònic precisa, les seccions superiors més petites es poden niuar dins de les seccions inferiors més grans durant la càrrega del contenidor. Això redueix el volum total d'enviament (CBM) fins a un 40%.

Protecció d'embolcall de superfície:Cada segment de pal s'embolica amb teixits no-resistents, coixinets d'escuma de polietilè i pel·lícula elàstica per evitar ratllades de metall-a-durant el trànsit marítim.

Kits d'accessoris en caixes:Els cabrestants, els cables, els cables, els armaris elèctrics i els cargols d'ancoratge s'embalen en caixes d'acer o fusta contraxapada de grau d'exportació-IP65-per a una classificació ràpida in situ.

Sol·liciteu un pressupost personalitzat de llum de pal alt

Els nostres-enginyers interns poden proporcionar dibuixos d'AutoCAD personalitzats i dissenys d'il·luminació Dialux per al vostre projecte. Per començar, compartiu:

Ubicació del projecte i velocitat del vent:(p. ex., requisits de vent de 40 m/s o 50 m/s)

Recompte d'aparells LED:(Quants projectors penseu muntar a cada pal?)

Tipus de fundació:(Placa base amb brides amb cargols d'ancoratge o enterrament directe?)

• Paràmetre	Especificació / Descripció
  Alçada de la torre	15m / 20m / 25m / 30m / 35m / 40m / 45m / 50m (personalitzable)
  Tipus d'estructura	Torre monopolar d'un sol-tub; unió-lliscant o brida
  Forma de secció transversal	Circular / Octogonal / Dodecagonal / Polígon de 16 cares
  Grau del material	Q235B / Q345B acer estructural de baixa-aliatge-alta resistència
  Tractament superficial	-Galvanitzat per immersió en calent (recobriment de zinc superior o igual a 85 μm, segons ISO 1461 o ASTM A123)
  Opció de pintura	Recobriment en pols de color RAL sobre superfície galvanitzada (opcional)
  Gruix de paret	4,0 mm - 12,0 mm (segons els requisits d'alçada i càrrega de vent)
  Diàmetre superior	60 mm - 180 mm (segons l'equip muntat)
  Diàmetre inferior	300 mm - 650 mm (segons l'alçada total i el disseny)
  Diàmetre de la placa de brida	350 mm - 600 mm
  Gruix de la placa de brida	16 mm - 30 mm
  Tipus de cargol d'ancoratge	Perns de cimentació galvanitzats M20/M24/M30 amb femelles i volanderes
  Resistència a la càrrega del vent	Fins a 160–180 km/h (personalitzable per a ciclons o regions costaneres)
  Rendiment sísmic	Dissenyat per a la zona 8–9 (segons l'estàndard local del client)
  Braços de muntatge d'antena	Braços de pluma simple o doble; longitud: 0,6 m - 1,5 m (personalitzat)
  Plataforma (opcional)	Anells o plataformes quadrades cada 10–15 m; amplada: 0,8-1,2 m
  Safata de cables	Safata de cables de tipus-escala interna o externa; galvanitzat
  Escala de pujada	Escala d'acer galvanitzat + gàbia de seguretat (sistema de detenció de caigudes opcional)
  Protecció contra llamps	Parallamps (1,5 m–2 m), cable de baixada i terminals de terra
  Resistència de posada a terra	<10 ohms (as per telecom tower grounding standard)
  Interfície de muntatge	Antena, plat de microones, panell solar, CCTV, sensors IoT
  Vida de disseny	Major o igual a 25 anys (revestiment + estructura)
  Certificacions	ISO 9001, CE, SGS, informes de prova de tipus
  Normes de compliment	TIA/EIA-222-G/F, ISO 1461, ASTM A123, BS EN 10025
  Mètode d'instal·lació	Muntatge-in situ mitjançant grua; cargols de base pre-incrustats
  Embalatge	Pals seccionals en bastidors d'estructura d'acer o encoixinats amb bosses teixides
  Ajust de contenidors d'enviament	Contenidor 20GP/40HQ depenent de la longitud del segment
  Temps d'execució	20-30 dies laborables després del dipòsit (segons la quantitat i l'alçada)
